一、哪些電鍍砂輪需要返鍍？

       1. 磨料層磨損但基體完好的砂輪

          ?當(dāng)金剛石或CBN（立方氮化硼）磨粒磨損嚴(yán)重，但金屬基體（如45#鋼、高速鋼）仍保持良好時(shí)，可通過退鍍舊磨料層并重新上砂，實(shí)現(xiàn)“翻新”。

          ?例如：平面磨削砂輪、外圓磨砂輪等，若基體無變形、腐蝕或裂紋，通常可返鍍3-5次。

       2. 生產(chǎn)過程中的不合格品

          ?電鍍過程中若出現(xiàn)鍍層不均勻、磨料分布不均等問題，可通過退鍍重新加工，避免直接報(bào)廢。

       3. 局部機(jī)械加工后的砂輪

          ?有些砂輪在裝配時(shí)需局部切削，若原鍍層被破壞，需退鍍后重新電鍍，但需注意基體是否被過度腐蝕。

       二、哪些電鍍砂輪不建議返鍍？

       1. 基體嚴(yán)重腐蝕或變形的砂輪

          ?傳統(tǒng)硝酸退鍍工藝可能導(dǎo)致基體腐蝕深度超0.015mm，這類砂輪返鍍后易影響精度，甚至引發(fā)安全事故。

       2. 不銹鋼、鋁基或鎢鋼材質(zhì)的砂輪

           ?這些材料易析氫、氧化或疏松，返鍍后結(jié)合力差，容易脫砂，建議直接更換。

       3. 超薄或高精度安裝面的砂輪

          ?返鍍可能影響關(guān)鍵尺寸（如安裝孔精度），導(dǎo)致磨削效果下降。

       三、返鍍注意事項(xiàng)

       1. 選擇專業(yè)廠家，避免自行操作

          ?返鍍需經(jīng)過退砂→去油→電解→預(yù)鍍→上砂等多道工序，普通工廠難以保證質(zhì)量。

       2. 關(guān)注退鍍工藝

          ?傳統(tǒng)硝酸退鍍損傷大，新型退鍍劑（如間硝基苯磺酸鈉+氨基三乙醇）可減少基體腐蝕至2μm以下，退鍍速度提升6倍。

       3. 補(bǔ)鍍前檢查基體

          ?若基體有銹蝕、油污或舊鍍層殘留，需徹底清潔，否則新鍍層易脫落。

       4. 合理選擇磨料

          ?加工不銹鋼、鎳合金建議用CBN砂輪（耐高溫），而金剛石砂輪適合配合冷卻液使用。

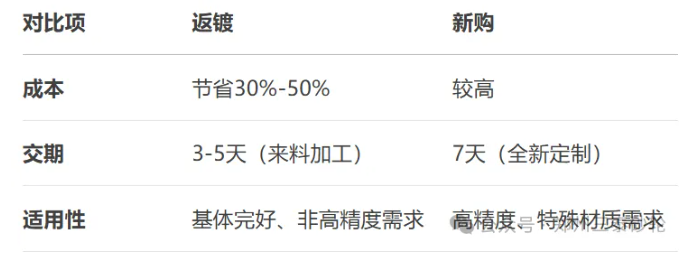

       四、返鍍 vs. 新購，如何選？

       結(jié)論：如果您的砂輪基體堅(jiān)固、無損傷，返鍍是經(jīng)濟(jì)高效的選擇；反之，則建議直接更換，以免影響生產(chǎn)安全與效率。
