齒輪的六種加工方式 圖解原理

關鍵詞 砂輪|2017-05-05 12:01:28|基礎知識|來源 行訊制造業
摘要 齒形有多種形式,其中以漸開線齒形最為常見。漸開線齒形常用的加工方法有兩大類,即成形法和展成法。1.銑齒采用盤形模數銑刀或指狀銑刀銑
       齒形有多種形式,其中以漸開線齒形最為常見。漸開線齒形常用的加工方法有兩大類,即成形法和展成法。
       1.銑齒
       采用盤形模數銑刀或指狀銑刀銑齒屬于成形法加工,銑刀刀齒截面形狀與齒輪齒間形狀相對應。此種方法加工效率和加工精度均較低,僅適用于單件小批生產。
       2.成形磨齒
       也屬于成形法加工,因砂輪不易修整,使用較少。

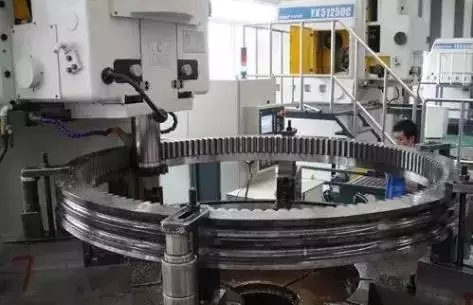

       3.滾齒
       屬于展成法加工,其工作原理相當于一對螺旋齒輪嚙合。齒輪滾刀的原型是一個螺旋角很大的螺旋齒輪,因齒數很少(通常齒數z = 1),牙齒很長,繞在軸上形成一個螺旋升角很小的蝸桿,再經過開槽和鏟齒,便成為了具有切削刃和后角的滾刀。
       4.剃齒

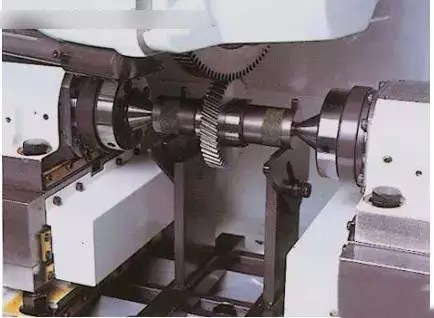

       在大批量生產中剃齒是非淬硬齒面常用的精加工方法。其工作原理是利用剃齒刀與被加工齒輪作自由嚙合運動,借助于兩者之間的相對滑移,從齒面上剃下很細的切屑,以提高齒面的精度。剃齒還可形成鼓形齒,用以改善齒面接觸區位置。

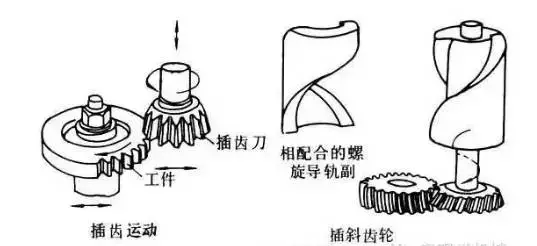

       5.插齒
       插齒是除滾齒以外常用的一種利用展成法的切齒工藝。插齒時,插齒刀與工件相當于一對圓柱齒輪的嚙合。插齒刀的往復運動是插齒的主運動,而插齒刀與工件按一定比例關系所作的圓周運動是插齒的進給運動。
       再來一張原理圖。
       6.展成法磨齒
       展成法磨齒的切削運動與滾齒相似,是一種齒形精加工方法,特別是對于淬硬齒輪,往往是唯一的精加工方法。展成法磨齒可以采用蝸桿砂輪磨削,也可以采用錐形砂輪或碟形砂輪磨削。

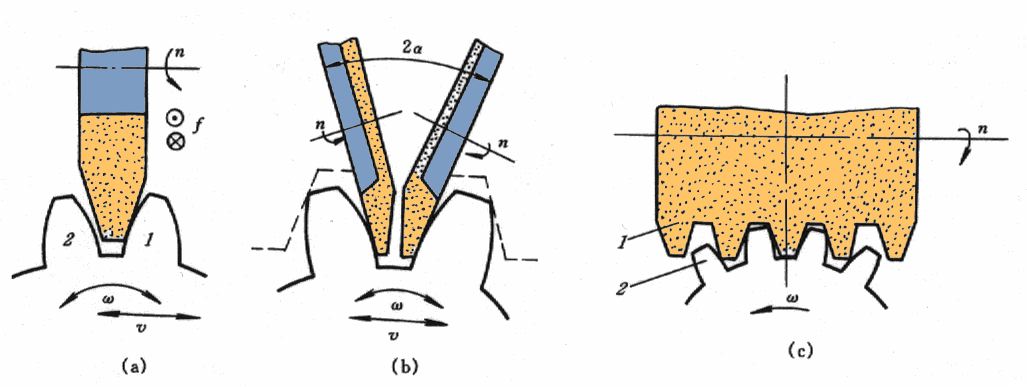

       上圖依次為a.錐形砂輪磨齒,b.蝶形砂輪磨齒,c.蝸桿砂輪磨齒。
