TUV南德金屬材料實驗室的專家就砂輪切割和線切割兩種機(jī)械加工樣品的硬度進(jìn)行了測試后，分析兩種機(jī)械加工樣品硬度值的變化，并提出了哪種機(jī)械加工對硬度的影響最小，對實驗室的物理測試有一定的指導(dǎo)作用。

       機(jī)械加工過程中因切削力作用產(chǎn)生的塑性變形，使晶體間產(chǎn)生剪切滑移、晶格扭曲和畸變，晶粒被拉長和纖維化，甚至破碎，這些都會使表面層金屬的硬度和強(qiáng)度提高，這種現(xiàn)象稱為冷作硬化（或稱為強(qiáng)化）。表面層的硬化程度取決于產(chǎn)生塑性變形的力、變形速度及變形時的溫度。力越大，塑性變形越大，產(chǎn)生的硬化程度也越大。變形速度越大，塑性變形越不充分，產(chǎn)生的硬化程度也就相應(yīng)減小。

       砂輪切割時切削刃鈍圓半徑增大，對表層金屬的擠壓作用增強(qiáng)，塑性變形加劇，導(dǎo)致冷硬增強(qiáng)。刀具后刀面磨損增大，后刀面與被加工表面的摩擦加劇，塑性變形增大，導(dǎo)致冷硬增強(qiáng)。切削速度增大，切削熱在工件表面層上的作用時間也縮短，將使冷硬程度增加。進(jìn)給量增大，切削力也增大，表層金屬的塑性變形加劇，冷硬作用加強(qiáng)。本試驗選用尺寸為25.4*3.76*300的奧氏體不銹鋼鋼管，圖1為砂輪切割樣品距切口原始面不同距離對應(yīng)的硬度值，從圖中可以看出，砂輪切割對硬度值影響較大，近切割面的硬度值高達(dá)291HV5，離切口越近，冷作硬化比較明顯，硬度值越高，隨著離切口距離的增加，硬度值逐漸降低，在距切口0.5～0.7mm處，硬度值趨于穩(wěn)定。

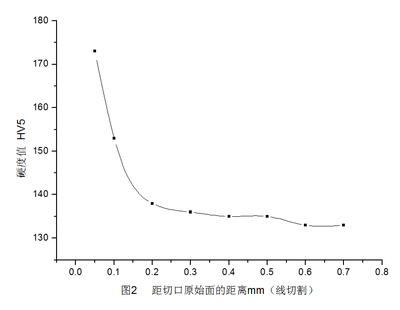

       線切割加工是利用電極和工件間的隧道效應(yīng)，由脈沖能量產(chǎn)生的瞬時高溫、高壓及輻射波使被加工金屬熔化、氣化而被腐蝕掉。由于脈沖瞬時高溫和液體介質(zhì)及工件本身的迅速冷卻作用，致使線切割加工后的樣品切割面形成一層變質(zhì)層，變質(zhì)層脆而硬有很大的應(yīng)力，對低碳鋼和低合金鋼影響不大，圖2為線切割樣品距切口原始面不同距離對應(yīng)的硬度值，從圖中可以看出，線切割對硬度值有一定的影響，近切割面的硬度值為173HV5，隨著離切口距離的增加，硬度值逐漸降低，在距切口0.2～0.7mm處，硬度值趨于穩(wěn)定。
       由以上兩種機(jī)加工可以得出，砂輪切割對硬度值的影響比較大，而且硬化層深度高達(dá)0.5mm,線切割對硬度值的影響相對較小，硬化層深度也只有0.2mm，因此，建議硬度測試取樣采用線切割，線切割后的試樣把變質(zhì)層砂輪打磨后，用水磨砂輪磨去0.2mm再做硬度測試。

       TUV南德材料實驗室

       材料實驗室(IMTL)能夠提供金屬材料、高分子材料、建筑材料的測試和技術(shù)服務(wù)。測試覆蓋了材料的成分分析、機(jī)械性能、金相分析、尺寸測量、腐蝕測試、無損檢測、失效分析、物理性能、熱學(xué)性能、耐候老化試驗，材料及產(chǎn)品的安全可靠性測試和環(huán)保測試等內(nèi)容，滿足客戶全方面的測試需求。

       TUV 南德意志集團(tuán)于約150年前在德國成立，是全球領(lǐng)先的技術(shù)服務(wù)公司之一，服務(wù)范圍覆蓋測試、認(rèn)證、檢驗、資訊及專家指導(dǎo)等多個領(lǐng)域。公司在全世界擁有800多個代表處，員工約20,000人，著力為客戶提供技術(shù)、體系及實際運作中的優(yōu)化服務(wù)。

       TUV 南德意志集團(tuán)在中國的業(yè)務(wù)開展已超過20年歷史。至今，已為20,000多家客戶提供了相應(yīng)服務(wù)。
