申請?zhí)? 201810093413.7

申請日: 2018.01.31

國家/省市:中國北京(11)

公開號: 108264360A

公開日: 2018.07.10

主分類號:C04B 35/628(2006.01)

分類號: C04B 35/628(2006.01)

申請人: 北京化工大學(xué); 山東青州微粉有限公司

發(fā)明人: 劉家祥; 劉友星; 楊天宇; 李敏; 崔懷江

代理人: 劉萍

代理機構(gòu):北京思海天達知識產(chǎn)權(quán)代理有限公司(11203)

申請人地址:北京市朝陽區(qū)北三環(huán)東路15號

摘要： 本發(fā)明是一種高性能碳化硅改性粉體的制備方法，用于注漿成型。本發(fā)明利用含羥基的羧酸有機物、四甲基氫氧化銨、聚醚硅氧烷通過兩步法對碳化硅粉體進行改性。首先改性劑含羥基的羧酸有機物和四甲基氫氧化銨與碳化硅粉體充分混合后進行球磨改性，離心、干燥后得到第一次改性粉體。將第一次改性粉體配制成固相含量為40?60Vol％的漿料，然后滴加聚醚硅氧烷進行第二步改性，離心、干燥后得到最終的碳化硅改性粉體。本發(fā)明工藝設(shè)備簡單，生產(chǎn)成本較低和生產(chǎn)周期短。制備出的碳化硅改性粉體能夠配制成穩(wěn)定性好、固相含量高和粘度低的漿料。同時，可根據(jù)實際注漿成型的需要制備pH在4—10之間的改性碳化硅粉體。

主權(quán)利要求

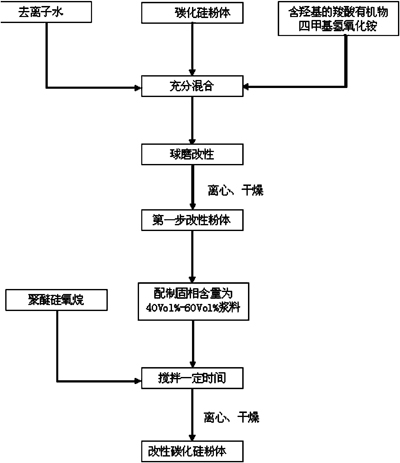

一種碳化硅改性粉體的制備方法，其特征在于：以碳化硅粉體為原料，以含羥基的羧酸有機物、四甲基氫氧化銨和聚醚硅氧烷作為改性劑；通過兩步法對碳化硅粉體進行改性；第一步，將碳化硅粉體與改性劑含羥基的羧酸有機物和四甲基氫氧化銨分散于水中；含羥基的羧酸有機物的添加量為碳化硅粉體質(zhì)量的0.1％-1.5％；四甲基氫氧化銨添加量為碳化硅粉體質(zhì)量的0.1％-1.5％；加入球磨機中進行球磨改性；球磨機轉(zhuǎn)速為200r/min-500r/min，改性時間為2h-10h；離心、干燥得到第一步改性碳化硅粉體；將第一步改性的碳化硅粉體與水配制成固相含量為40Vol％—60Vol％的漿料，向其中滴加聚醚硅氧烷進行攪拌，聚醚硅氧烷添加量為碳化硅粉體質(zhì)量的0.5％-2.0％；攪拌時間為1h-6h；離心、干燥得到最終改性碳化硅粉體。
